克威迩工业-案例分享之非标伺服压机


​KEWELL 案例分享





















客户信息:

客户为全球著名工程车辆制造商。





工位信息:

1.产品分为2种,A工件直径400B工件直径500.

2.A油封直径为12mm,B油封直径为18mm.

3.压装力500kg,行程10mm.



客户现状与需求:

  1. 1.工位现状
  • 油封压装为产品关键工位,现状如下:

  • 采用人工压装方式。

  • 压装完成后无法保障倾斜度。

  • 需要进行整体装配后,再验证倾斜度。

  • 油封在装配过程中有损坏的情况。



  1. 2.客户需求
  • 设备能兼容A和B工件。

  • 压入过程中监控压力和位移曲线。

  • 压入后的油封倾斜量小于1mm。

  • 设备自动运行,保证装配过程中无尘。





Kewell解决方案:

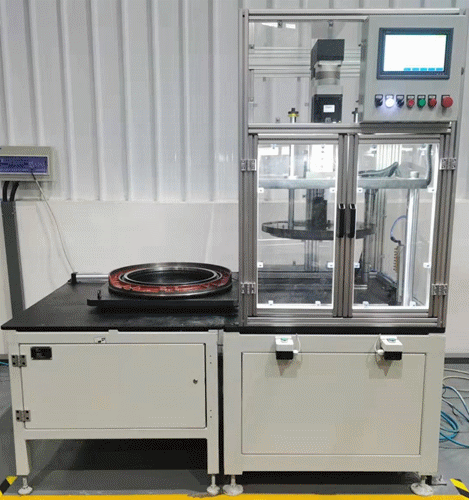

推荐使用KEWELL定制伺服压装设备。



硬件:

1.采用伺服压机,压力1T,行程300mm。重复定位精度±0.02mm。

2.双工位设计,工件吊装工位和工件压装工位。采用托盘自动移动机构。

3.压装工位采用有机玻璃防护。压装工位前面设置有安全门。

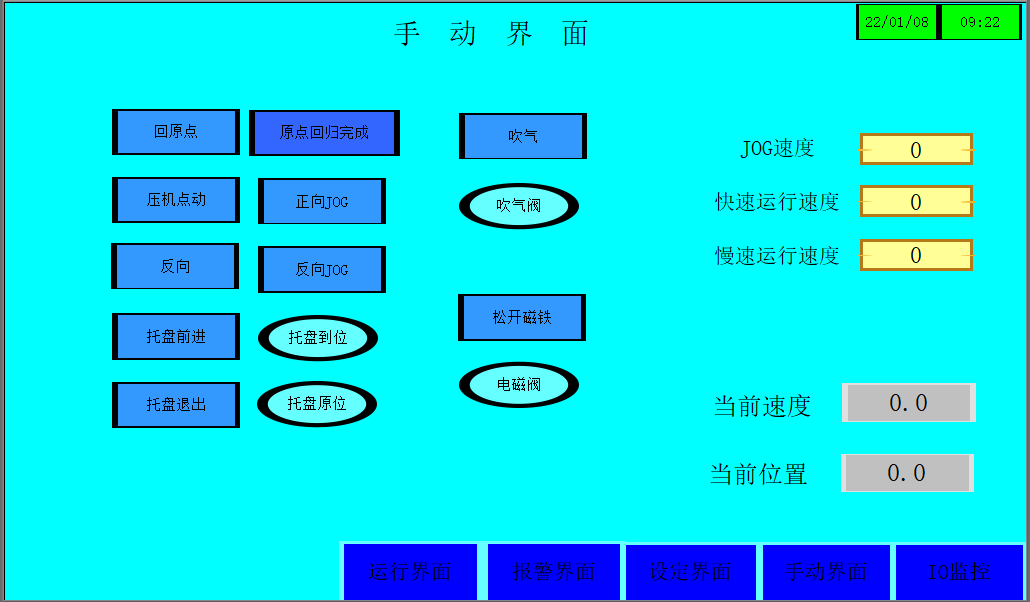

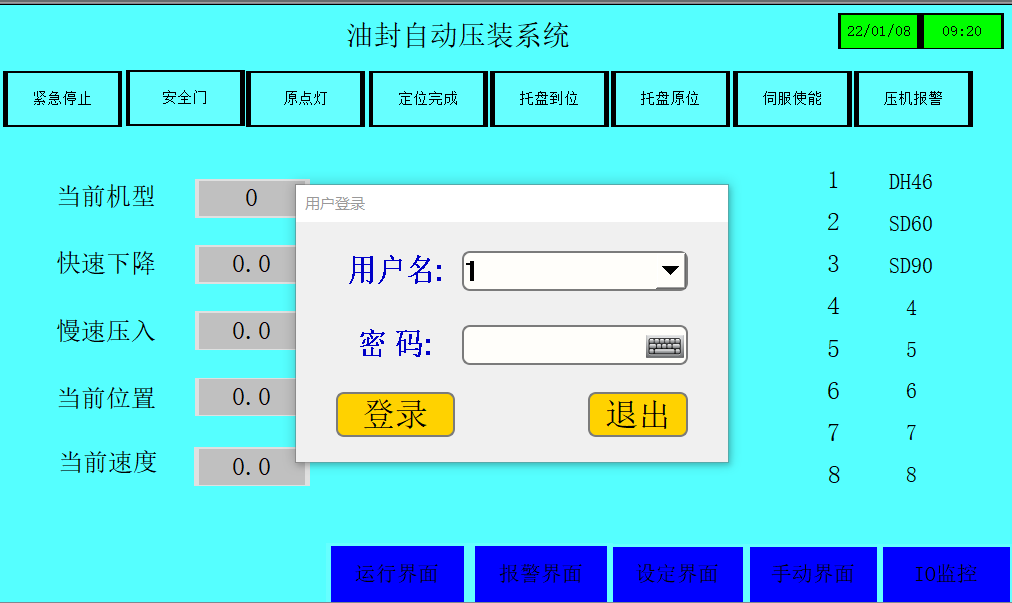

软件:

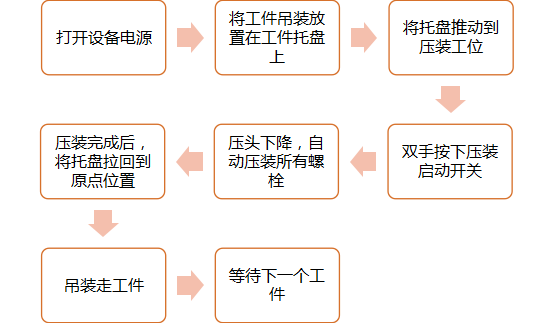

操作流程:







































视频分享:





























































案例优势:

  1. 自动压装油封,并且能保证倾斜度。

  2. 能监控压装过程,保证压入过程中油封不破损。

  3. 设备操作简单,安全性高。
